ESD新品发布-BDFN1C011R

2024-06-11

3499cc拉斯维加斯-为5G通讯量身定制的超低压、低容ESD

   随着社会的发展，无线通讯技术发展越来越迅速，在人们的生活及工作中也变得极为重要，很大程度上满足了人们的用网需求，极大的促进了社会经济的发展。应社会需求，5G WiFi也被生产出来，给人们带来了独特的用网体验。

          5G WiFi优点有很多，数据传输速度尤为突出，作为新型移动通信网络技术，每秒传输速度可达几十GB，其在2GHz波段下的传输速度高达1Gbps，极具优势。但数据的高频率传输也带来了波长较短这一问题，尤其是无线模块的射频输出端口对静电是非常敏感的，在很多的产品手册中都能看到天线的射频接口需要避免静电的直接接触，超过一定的静电等级将会对无线模块造成不可逆的损坏，为此对无线模块射频输出端进行ESD防护是非常有必要的。

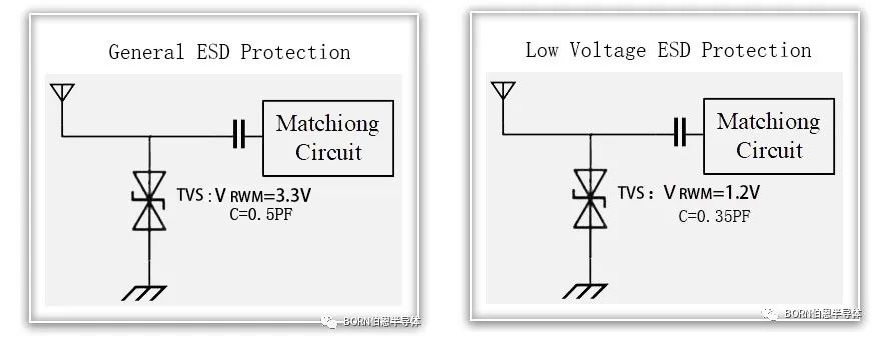

常规ESD与超低压ESD对比:



无线模块电源线的输入电压一般为3.3V，但信号线的电压只有不到1V，而大部分的进行防护的TVS管的工作电压都为远远高于他的工作电压，当发生静电影响的时候，电压需要超过3.3V时TVS管才能进行防护，在电压从工作电压达到击穿电压这个过程中，对于后端的IC是有一定的安全隐患的。

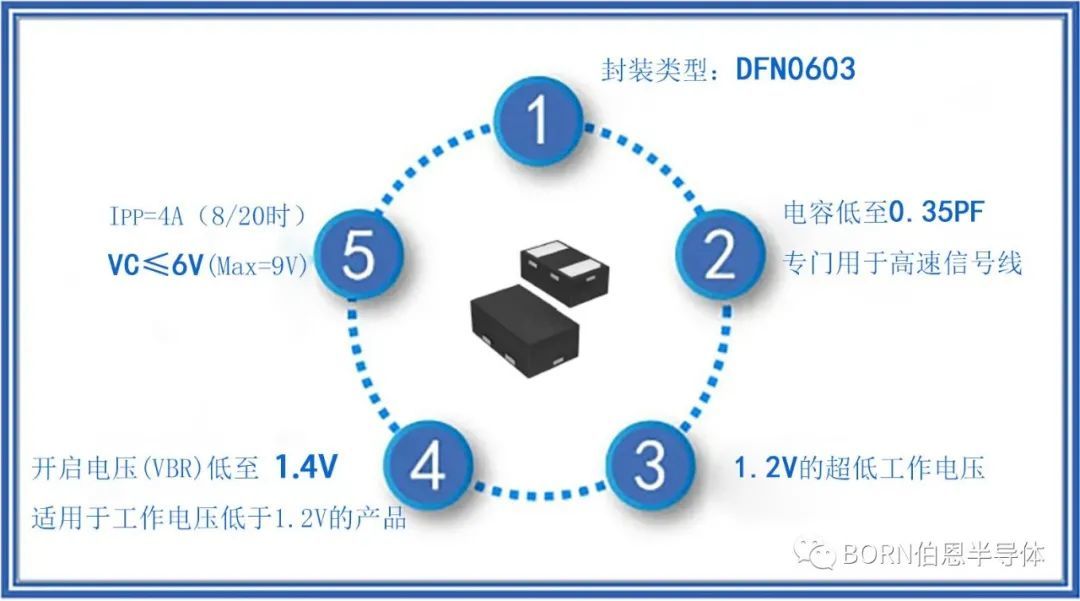

主要参数



为此，我们公司设计出了一款专门运用于高速传输线上，工作电压为1.2V的ESD管——BDFN1C011R。该TVS管不仅拥有超低的结电容，还拥有非常低的开启电压和钳位电压，在不工作时将对高速信号的损耗和衰减降到尽可能小，还能在静电和浪涌来临的时候，对IC进行有效防护。
