产品推荐 | MOS管在户用储能产品上的应用

2025-06-03

户用储能的定义及结构：

户用储能又称家庭储能系统，业内简称户储。类似于微型储能电站，是指将可再生能源或电网供电期间存储的电能储存在户用侧，并在需要时释放的一种技术。是分布式能源（DER）的重要组成部分，其运行不受城市供电压力影响。

户用储能系统产品一般包括一体机（家庭式光伏储能逆变一体机）和分体式（逆变器+电池系统）两种。

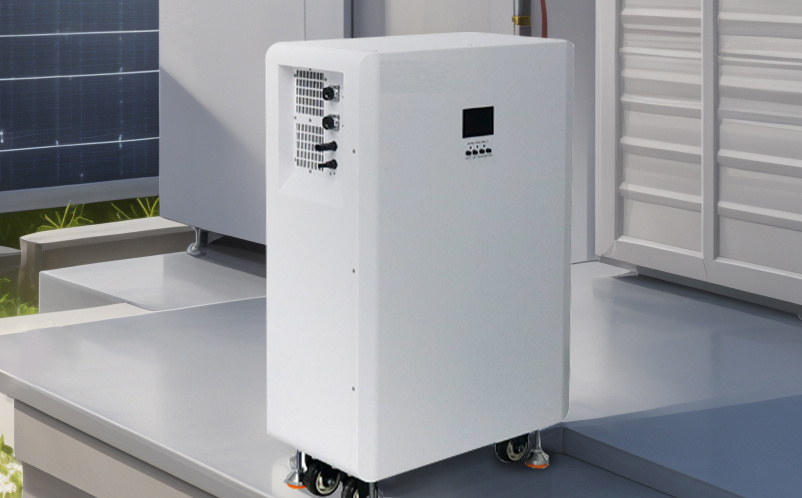

一体机：家庭式光伏储能逆变一体机是将光伏逆变器、蓄电池和控制器置于内部的集成一体系统，一般有太阳能优先模式、AC（市电）优先模式、SE 优先模式（错峰用电模式）三种工作模式。

分体式（逆变器+电池系统）：户用分体机电池与逆变器分开安装，用户根据自身需求匹配户用储能逆变器。

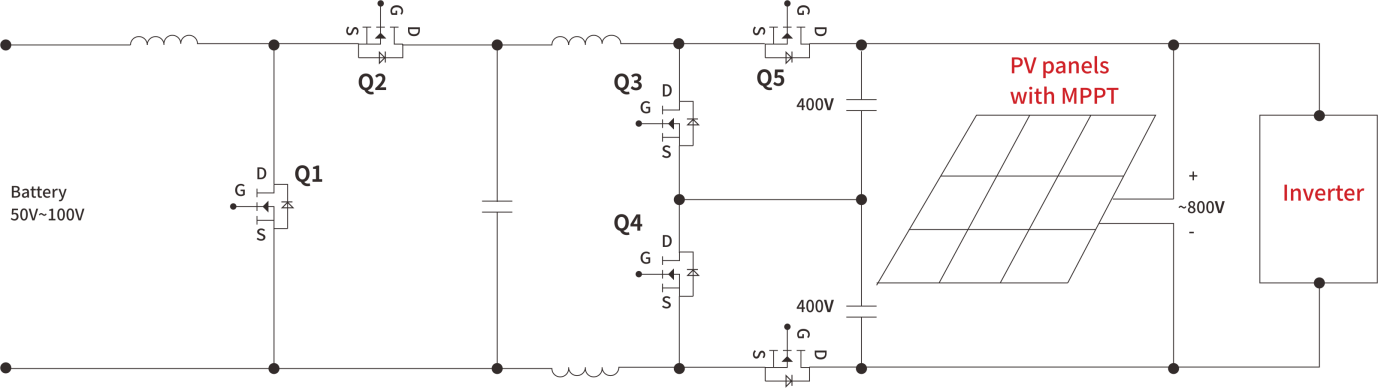

——一体机应用拓扑电路——

一体机方案产品推荐：

逆变器（ Inverter）是将太阳能电池板产生的直流电转换为可以在家庭中使用的交流电。而此电路中Inverter 经过逆变变成市电220 V，从而给家庭里的洗衣机、冰箱、电视等提供电力。为了提高电能质量和稳定可靠的供电，推荐使用3499cc拉斯维加斯超结MOS系列产品，极低的栅极电荷（Qg），大大提高系统效率；极低的Rdson，降低器件温升；内置FRD优异的反向恢复特性，适合多管应用，提升系统可靠性。

Part No.	VDSS(V)	ID(A)	VGS(th) （Typ V)	RDS(ON) VGS=10V		Type	Package
Part No.	VDSS(V)	ID(A)	VGS(th) （Typ V)	Typ(mΩ)	Max(mΩ)	Type	Package
BMF65R090	650	37	4	80	90	N	TO-220F
BMG65R090	650	37	4	80	90	N	TO-247
BMG65R070	650	42	3	60	70	N	TO-247
BMG65R040	650	68	4	35	40	N	TO-247
BMG65R029	650	75	4	25	28	N	TO-247
BMF80R400	800	13	3.5	340	400	N	TO-220F
BMF80R260	800	20	4	230	260	N	TO-220F

电路中MPPT是逆变器非常核心的技术，MPPT电压在进行光伏电站设计时，是一项非常关键的参数,MPPT控制器的全称“*大功率点跟踪”。当前太阳能电池阵列的MPPT控制一般是通过DC/DC变换电路来完成的，MOS管推荐使用3499cc拉斯维加斯低压SGT-MOS系列产品，是一款SGT工艺技术设计实现屏蔽栅极与漂移区的作用，减小了米勒电容以及栅电荷，器件的开关速度加快，开关损耗降低提高系统效率。

Part No.	VDSS(V)	ID(A)	VGS(th) （Typ V)	RDS(ON) VGS=10V		Type	Package
Part No.	VDSS(V)	ID(A)	VGS(th) （Typ V)	Typ(mΩ)	Max(mΩ)	Type	Package
BME10N900	100	70	3	7.5	8.8	N	TO-220
BMO10N900	100	71	3	7.4	9.0	N	PFDN5*6
BMO10N550	100	97	1.7	4.6	5.5	N	PFDN5*6
BMO10N380	100	113	3	3.5	4.3	N	PFDN5*6
BMO10N350	100	138	3	2.9	3.5	N	PFDN5*6
BMTO10N260	100	235	3	2.1	2.6	N	TOLL
BMTO10N220	100	300	3	1.7	2.2	N	TOLL
BMO15N930	150	85	3.4	8.2	9.3	N	PFDN5*6

3499cc拉斯维加斯(深圳)有限公司，集研发、生产、销售为一体，主要产品有：保护器件、二三极管、MOS管、马达驱动IC、接口芯片等。拥有丰富的MOS场效应管产品，具备出色性能以及价格优势，产品系列应用广泛，适合低功率至高功率应用。更多型号资料请在线联系，可申请免费样品以及报价、技术支持服务。
