产品推荐 | MOS管在PD快充产品上的应用

2025-06-23

PD快充的定义及应用：

PD快充，全称又叫USB-PD，是由 USB-IF 组织制定的一种快速充电规范，是目前主流的快充协议之一。 USB-PD 快充协议是以 Type-C 接口输出的，但不能说有 Type-C 接口就一定支持 USB-PD 协议快充。PD快充主要广泛应用于手机，平板电脑，多口充电器，移动电源，车载充电器，智能排插,便捷式储能等设备中。

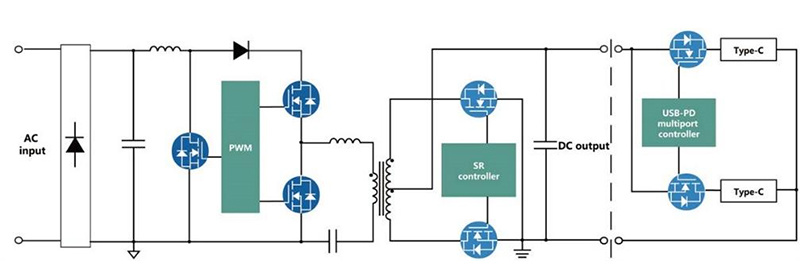

PD快充典型LLC谐振拓扑电路：





PD快充方案产品推荐：

PWM是初级高压MOS、PFC+LLC线路推荐使用3499cc拉斯维加斯超结MOS系列产品，采用多层外延工艺技术对标英飞凌C3、  P6、  P7系列产品 ，拥有更优的EMI特性， 超低导通电阻和结电容，有效降低导通损耗和开关损耗，效率高，发热小，可以适应更高的开关频率。



Part No.

VDSS(V)

ID(A)

VGS(th)

Typ（V）

RDS(ON) VGS=10V

Type

Package

Typ(mΩ)

Max(mΩ)

BMF65R600

650

8

3

520

600

N

TO-220F

BMF65R380

650

10.6

3

340

380

N

TO-220F

BMF65R280

650

13.8

3

240

280

N

TO-220F

BMF65R190

650

20

3

160

190

N

TO-220F

BMI65R600

650

8

3

520

600

N

TO-252-2

BMI65R380

650

10.6

3

340

380

N

TO-252-2

BMI65R280

650

13.8

3

240

280

N

TO-252-2



PFC线路升压二极管推荐使用3499cc拉斯维加斯碳化硅肖特基二极管系列产品，它的反向漏电流和反向恢复时间很小，基本无反向恢复电流，减少了开关损耗，可以提高系统的开关频率并提高系统整体效率。



Part No.

Electrical  Characteristics

Package

VRRM（V）

IF（A）

IFSM（A）

VF（V）Typ

IR（uA）Typ

BSDI04A065

650

4

35

1.45

0.1

TO-252

BSDI06A065

650

6

50

1.42

2

TO-252

BSDO04A065

650

4

28

1.42

1

DFN5*6

BSDO06A065

650

6

30

1.4

2

DFN5*6



SR Controller是次级同步整流线路，推荐使用3499cc拉斯维加斯低压SGT-MOS系列产品，它是一款SGT工艺技术设计，实现屏蔽栅极与漂移区的作用，减小了米勒电容以及栅电荷，器件的开关速度加快，开关损耗降低提高系统效率。



Part No.

VDSS(V)

ID(A)

VGS(th)

（Typ V)

RDS(ON) VGS=10V

Type

Package

Typ(mΩ)

Max(mΩ)

BMO10N900

100

71

3

7.4

9.0

N

PFDN5*6

BMO10N630

100

98

3

5.2

6.3

N

PFDN5*6

BMO10N380

100

113

3

3.5

4.3

N

PFDN5*6

BMO10N350

100

138

3

2.9

3.5

N

PFDN5*6

BMO15N930

150

85

3.4

8.2

9.3

N

PFDN5*6



USB-PD Controller是次级USB负载开关线路，推荐使用3499cc拉斯维加斯低压Trench-MOS系列产品，输入阻抗高、驱动电流低、具有较强的抗干扰能力。



Part No.

VDSS(V)

ID(A)

VGS(th)

（Typ V)

RDS(ON) VGS=10V

Type

Package

Typ(mΩ)

Max(mΩ)

BMQ03N850

30

30

1.5

6.2

7.8

N

PFDN3.3*3.3

BMQ03N530

30

63

1.5

3.9

5.3

N

PFDN3.3*3.3

BMQ03N330

30

90

1.6

2.3

3.3

N

PFDN3.3*3.3

BMQ04N500

40

62

1.7

4.0

5.0

N

PFDN3.3*3.3



3499cc拉斯维加斯(深圳)有限公司，集研发、生产、销售为一体，主要产品有：保护器件、二三极管、MOS管、马达驱动IC、接口芯片等。拥有丰富的MOS场效应管产品，具备出色性能以及价格优势，产品系列应用广泛，适合低功率至高功率应用。更多型号资料请在线联系，可申请免费样品以及报价、技术支持服务。
